EPLAN电气工程项目 之 Harness线缆布线操作教学
目录
1.1  导入3D机柜
1.2  导入3D装配体
1.3  导入电气连接物
1.4  布线路径规划
1.5  电机连接点安装
1.6  自动步路


欢迎大家来到EPLAN带你做项目之“利用Harness ProD实现盘柜到现场的线缆布线”。上次课程中，我们输出了信息较为完备的电气原理图，报表，3D箱柜布局布线。下图是P8，Propanel，Harness的协作关系。今天的内容我们来完成Harness的部分，通过Harness实现电缆的3D设计。





1.1 导入3D机柜




在前面课程中，我们通过Pro Panel已经完成了箱柜A1内的元件布局、布线。如果您希望将布局布线整体导入至Harness ProD，请按照如下图设置：

如果勾选【导出待布线的连接】，则3D中间文件中包含3D布线；如果不勾选，则3D中间文件中不包含3D布线，只有3D元件布局。


在Pro Panel软件界面，打开A1箱柜的布局空间，执行操作：菜单栏【布局空间】→ 【导出】→ 【STEP】，将中间格式文件存储于电脑本地。

在Harness ProD软件界面，创建项目，打开工作区后，执行操作：菜单栏【插入】→ 【导入3D模型】，将上述的中间格式文件导入。导入成功后，在树形视图中，可以浏览机柜的装配结构树，在工作区可以选择显示/隐藏部分零件，如下图所示：


1.2 导入3D装配体




在Harness ProD软件界面，执行操作：菜单栏【插入】→ 【导入3D模型】，将机械结构的3D装配体导入。Harness ProD可直接读取3D装配体及模型的原格式文件，支持的原格式类型如下图，主流3D软件原格式模型几乎全部涵盖。


1.3 导入电气连接物




在Harness ProD软件界面，执行操作：菜单栏【文件】→ 【从EPLAN导入】，可将P8和Pro Panel中定义的电气元件数据，接线数据导入，并将端子排自动装配到3D机柜中。

导入步骤如下：


1.直接读取EPLAN项目文件。




2.设置导入所有接线关系。




3.通过此图的设置。可以将A1箱柜的端子排导入，并将端子排按照其在Pro Panel中的装配位置映射。



导入的结果如下图所示：


①：表示端子排已经映射安装
②：此导航器获取的是P8的元件表，灰色表示已经映射安装至Harness ProD
③：表示从P8中获取的电缆及导线的接线信息

接下来，通过约束命令【图片】可确保端子排与机柜一起被移动，可以通过工具栏【图片】将机柜与机械结构的装配体装配到一起，装配结果如下图所示：


1.4 布线路径规划




通过创建束命令【图片】，指定电缆的走向，如下图所示：






1.5 电机连接点安装

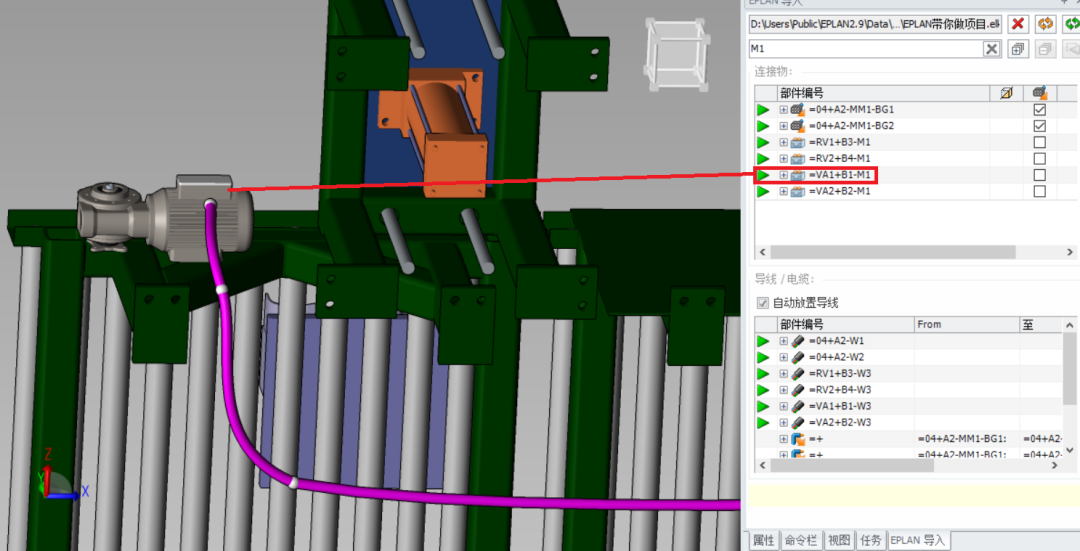

以安装=VA1+B1-M1的连接点为例，导航器中可以将电机进行筛选，点击【图片】，将此电机的连接点从库中调出，安装到电机上。

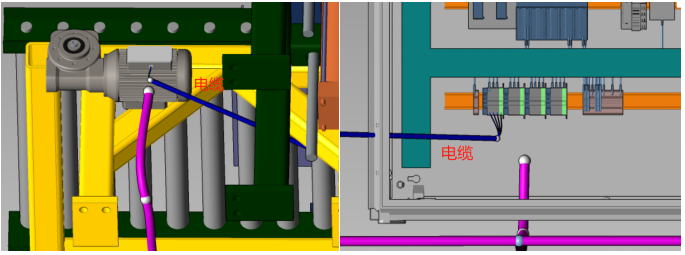

当连接点安装后，你会发现，连接电机的电缆会自动显示在3D界面中，并自动按照图纸中的接线逻辑进行接线，如下图：


按照此步骤，可将另外三个电机的接线点进行安装。

1.6 自动步路

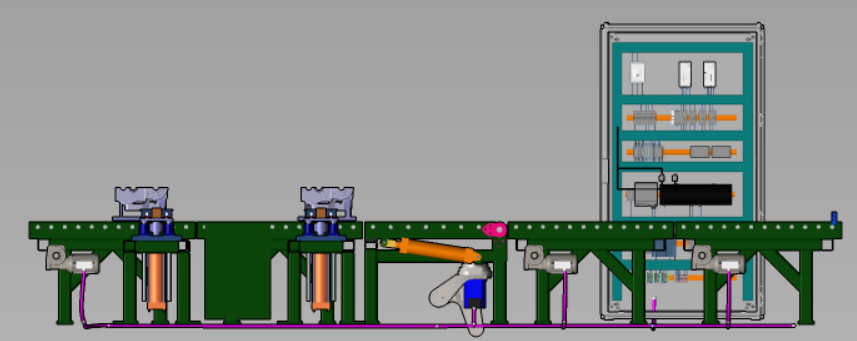

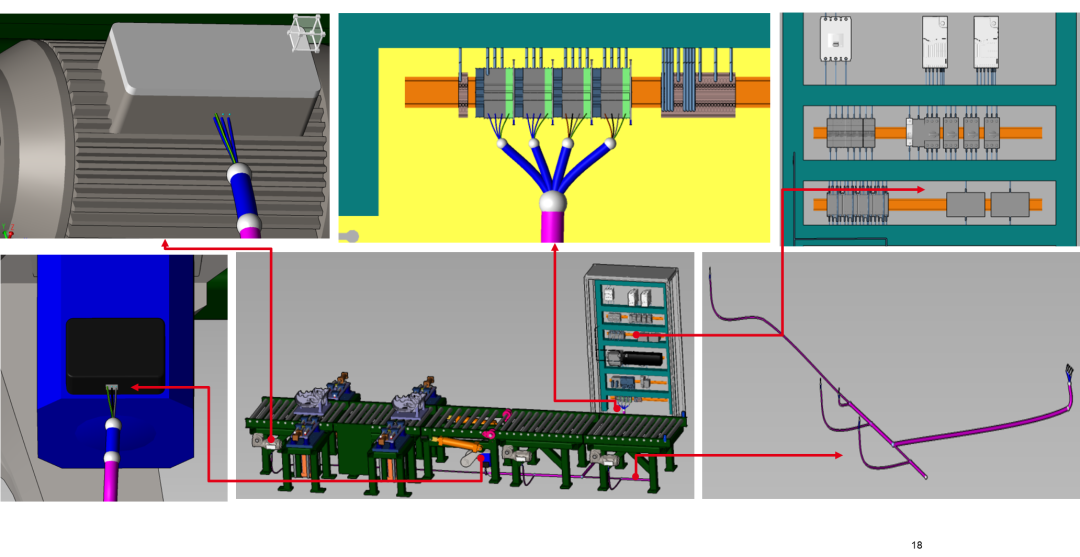

执行操作：菜单【工具】→ 【对电缆自动布线】 ，可将电缆自动归入预设的走线路径中，如下图所示：
